Nginx支持WebSocket反向代理 ws配置-学习小结

WebSocket是目前比较成熟的技术了，WebSocket协议为创建客户端和服务器端需要实时双向通讯的webapp提供了一个选择。其为HTML5的一部分，WebSocket相较于原来开发这类app的方法来说，其能使开发更加地简单。大部分现在的浏览器都支持WebSocket，比如Firefox，IE，Chrome，Safari，Opera，并且越来越多的服务器框架现在也同样支持WebSocket。

在实际的生产环境中，要求多个WebSocket服务器必须具有高性能和高可用，那么WebSocket协议就需要一个负载均衡层，NGINX从1.3版本开始支持WebSocket，其可以作为一个反向代理和为WebSocket程序做负载均衡。

WebSocket协议与HTTP协议不同，但WebSocket握手与HTTP兼容，使用HTTP升级工具将连接从HTTP升级到WebSocket。这允许WebSocket应用程序更容易地适应现有的基础架构。例如，WebSocket应用程序可以使用标准HTTP端口80和443，从而允许使用现有的防火墙规则。

WebSocket应用程序可以在客户端和服务器之间保持长时间运行的连接，从而有助于开发实时应用程序。用于将连接从HTTP升级到WebSocket的HTTP升级机制使用Upgrade和Connection头。反向代理服务器在支持WebSocket时面临一些挑战。一个是WebSocket是一个逐跳协议，因此当代理服务器拦截客户端的升级请求时，需要向后端服务器发送自己的升级请求，包括相应的头文件。此外，由于WebSocket连接长期存在，与HTTP使用的典型短期连接相反，反向代理需要允许这些连接保持打开状态，而不是关闭它们，因为它们似乎处于空闲状态。

允许在客户机和后端服务器之间建立隧道，NGINX支持WebSocket。对于NGINX将升级请求从客户端发送到后台服务器，必须明确设置Upgrade和Connection标题。

Nginx开启websocket代理功能的配置如下：

WebSocket 机制
WebSocket是HTML5下一种新的协议。它实现了浏览器与服务器全双工通信，能更好的节省服务器资源和带宽并达到实时通讯的目的。它与HTTP一样通过已建立的TCP连接来传输数据，但是它和HTTP最大不同是：
1） WebSocket是一种双向通信协议。在建立连接后，WebSocket服务器端和客户端都能主动向对方发送或接收数据，就像Socket一样；
2）WebSocket需要像TCP一样，先建立连接，连接成功后才能相互通信。

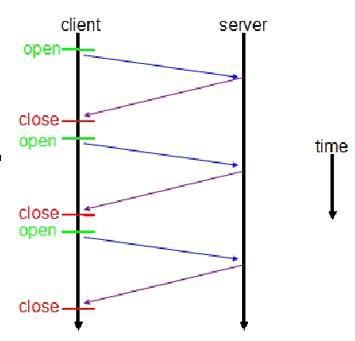

传统HTTP客户端与服务器请求响应模式如下图所示：

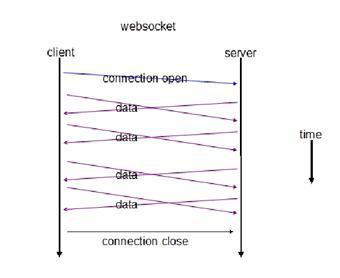

WebSocket模式客户端与服务器请求响应模式如下图：

上图对比可以看出，相对于传统HTTP每次请求-应答都需要客户端与服务端建立连接的模式，WebSocket是类似Socket的TCP长连接通讯模式。一旦WebSocket连接建立后，后续数据都以帧序列的形式传输。在客户端断开WebSocket连接或Server端中断连接前，不需要客户端和服务端重新发起连接请求。在海量并发及客户端与服务器交互负载流量大的情况下，极大的节省了网络带宽资源的消耗，有明显的性能优势，且客户端发送和接受消息是在同一个持久连接上发起，实时性优势明显。

相比HTTP长连接，WebSocket有以下特点：
1）是真正的全双工方式，建立连接后客户端与服务器端是完全平等的，可以互相主动请求。而HTTP长连接基于HTTP，是传统的客户端对服务器发起请求的模式。
2）HTTP长连接中，每次数据交换除了真正的数据部分外，服务器和客户端还要大量交换HTTP header，信息交换效率很低。Websocket协议通过第一个request建立了TCP连接之后，之后交换的数据都不需要发送 HTTP header就能交换数据，这显然和原有的HTTP协议有区别所以它需要对服务器和客户端都进行升级才能实现（主流浏览器都已支持HTML5）。此外还有 multiplexing、不同的URL可以复用同一个WebSocket连接等功能。这些都是HTTP长连接不能做到的。

总的来说：
WebSocket与Http相同点
-  都是一样基于TCP的，都是可靠性传输协议。
-  都是应用层协议。

WebSocket与Http不同点
-  WebSocket是双向通信协议，模拟Socket协议，可以双向发送或接受信息。HTTP是单向的。
-  WebSocket是需要浏览器和服务器握手进行建立连接的。而http是浏览器发起向服务器的连接，服务器预先并不知道这个连接。

WebSocket与Http联系
WebSocket在建立握手时，数据是通过HTTP传输的。但是建立之后，在真正传输时候是不需要HTTP协议的。

在WebSocket中，只需要服务器和浏览器通过HTTP协议进行一个握手的动作，然后单独建立一条TCP的通信通道进行数据的传送。
WebSocket连接的过程是：
1）客户端发起http请求，经过3次握手后，建立起TCP连接；http请求里存放WebSocket支持的版本号等信息，如：Upgrade、Connection、WebSocket-Version等；
2）服务器收到客户端的握手请求后，同样采用HTTP协议回馈数据；
3）客户端收到连接成功的消息后，开始借助于TCP传输信道进行全双工通信。

下面再通过客户端和服务端交互的报文对比WebSocket通讯与传统HTTP的不同点：
1）在客户端，new WebSocket实例化一个新的WebSocket客户端对象，请求类似 ws://yourdomain:port/path 的服务端WebSocket URL，客户端WebSocket对象会自动解析并识别为WebSocket请求，并连接服务端端口，执行双方握手过程，客户端发送数据格式类似：

可以看到，客户端发起的WebSocket连接报文类似传统HTTP报文，Upgrade：websocket参数值表明这是WebSocket类型请求，Sec-WebSocket-Key是WebSocket客户端发送的一个 base64编码的密文，要求服务端必须返回一个对应加密的Sec-WebSocket-Accept应答，否则客户端会抛出Error during WebSocket handshake错误，并关闭连接。
2）服务端收到报文后返回的数据格式类似：

Sec-WebSocket-Accept的值是服务端采用与客户端一致的密钥计算出来后返回客户端的，HTTP/1.1 101 Switching Protocols表示服务端接受WebSocket协议的客户端连接，经过这样的请求-响应处理后，两端的WebSocket连接握手成功, 后续就可以进行TCP通讯了。

在开发方面，WebSocket API 也十分简单：只需要实例化 WebSocket，创建连接，然后服务端和客户端就可以相互发送和响应消息。在WebSocket 实现及案例分析部分可以看到详细的 WebSocket API 及代码实现。

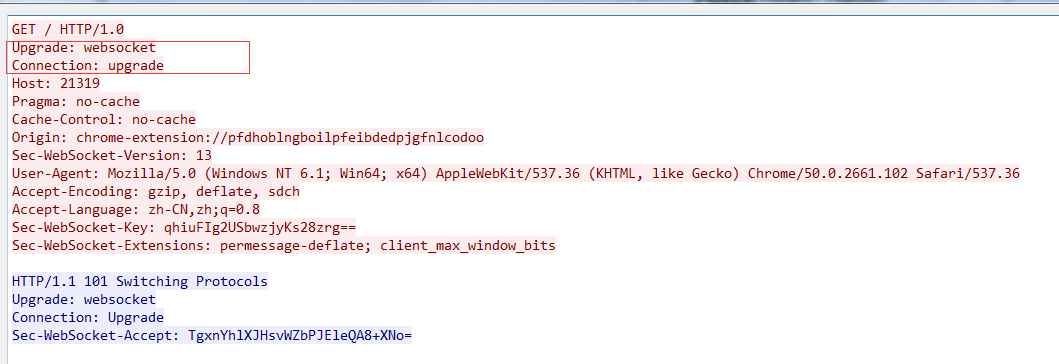

腾讯云公网有日租类型七层负载均衡转发部分支持Websocket，目前包括英魂之刃、银汉游戏等多家企业已接入使用。当出现不兼容问题时，请修改websocket配置，websocket server不校验下图中圈出的字段：

比如一个使用WebSocket应用于视频的业务思路如下：
1）使用心跳维护websocket链路，探测客户端端的网红/主播是否在线
2）设置负载均衡7层的proxy_read_timeout默认为60s
3）设置心跳为50s，即可长期保持Websocket不断开

Nginx代理webSocket经常中断的解决方法（也就是如何保持长连接）

现象描述：用nginx反代代理某个业务，发现平均1分钟左右，就会出现webSocket连接中断，然后查看了一下，是nginx出现的问题。
产生原因：nginx等待第一次通讯和第二次通讯的时间差，超过了它设定的最大等待时间，简单来说就是超时！

解决方法1
其实只要配置nginx.conf的对应localhost里面的这几个参数就好
proxy_connect_timeout;
proxy_read_timeout;
proxy_send_timeout;

解决方法2
发心跳包，原理就是在有效地再读时间内进行通讯，重新刷新再读时间

配置示例：

关于上面配置2的解释
这个是服务器对你等待最大的时间，也就是说当你webSocket使用nginx转发的时候，用上面的配置2来说，如果60秒内没有通讯，依然是会断开的，所以，你可以按照你的需求来设定。比如说，我设置了10分钟，那么如果我10分钟内有通讯，或者10分钟内有做心跳的话，是可以保持连接不中断的，详细看个人需求

WebSocket与Socket的关系
-  Socket其实并不是一个协议，而是为了方便使用TCP或UDP而抽象出来的一层，是位于应用层和传输控制层之间的一组接口。当两台主机通信时，必须通过Socket连接，Socket则利用TCP/IP协议建立TCP连接。TCP连接则更依靠于底层的IP协议，IP协议的连接则依赖于链路层等更低层次。
-  WebSocket就像HTTP一样，则是一个典型的应用层协议。
总的来说：Socket是传输控制层接口，WebSocket是应用层协议。

我自己的一些配置:

upstream api.testxxxx.com{

        server 127.0.0.1:8031;

}

server {
        listen       80;
        server_name  api.testxxxx.com  ;

        #charset koi8-r;

        access_log  /usr/local/nginx/logs/api.testxxxx.com.access.log  access;

       location /robots.txt {
            root   /home/static/robots/erp;
        }

        location / {

                proxy_pass http://api.testxxxx.com;
                 proxy_http_version 1.1;
                proxy_set_header  X-Real-IP  $remote_addr;
                #add_header Access-Control-Allow-Origin *;
                proxy_set_header Upgrade websocket;
                proxy_set_header Connection Upgrade;
                proxy_set_header Host $host;
                proxy_set_header X-Real-IP $remote_addr;
                proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        }
        #error_page  404              /404.html;

        # redirect server error pages to the static page /50x.html
        #
        error_page   500 502 503 504  /50x.html;
        location = /50x.html {
            root   html;
        }
}
